威图PLC柜与配电柜 工业自动化控制的核心承载

在现代工业自动化与智能制造体系中，控制柜与配电柜是保障设备稳定运行、电力安全分配与逻辑精确控制的物理基础。作为全球领先的工业机柜与温控系统解决方案供应商，德国威图（Rittal）提供的高品质PLC柜与配电柜，凭借其模块化设计、卓越的防护性能与灵活的扩展能力，已成为汽车制造、化工、电力、食品饮料及基础设施等行业的首选载体。

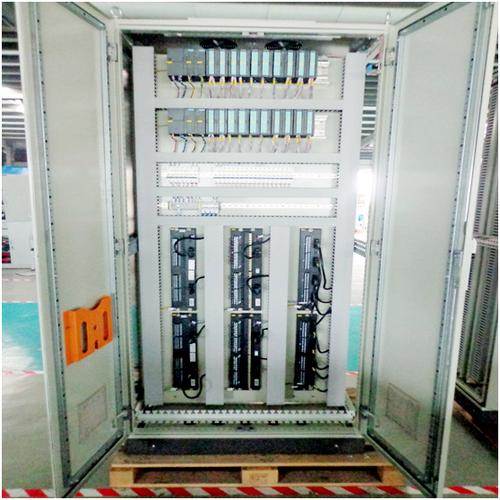

一、威图PLC柜：自动化控制的大脑庇护所

PLC（可编程逻辑控制器）是自动化生产线的核心控制单元，而威图PLC柜则为PLC及其相关元器件提供了高度可靠的运行环境。威图PLC柜通常基于TS 8或VX25平台打造，具备以下显著特点：

1. 模块化结构：采用标准化框架与可快速拆装的安装板、导轨及布线槽，便于工程师根据PLC模块、继电器、电源、交换机等部件的尺寸和数量灵活布局，大幅缩短设计与装配时间。
2. 优异的防护与散热：柜体防护等级可达IP55、IP66甚至更高，有效防尘、防水、防腐蚀。配合威图顶装或壁挂式风扇、过滤器及空调系统，能确保PLC在高温、粉尘或潮湿的恶劣工业环境中持续稳定运行。
3. 电磁兼容（EMC）设计：通过专用的接地母线、屏蔽夹及分区布线方案，有效抑制电磁干扰，保障PLC信号传输的准确性与可靠性。
4. 规范布线与人机交互：预留的走线通道及丰富的附件（如线缆固定件、标签系统）使柜内布线整洁清晰，方便故障排查与后期维护，同时可安装触摸屏/HMI形成友好的人机操作界面。

二、威图配电柜：电力分配与安全的中枢

配电柜负责将上级电源合理分配至各用电设备，并实施过载、短路、漏电等保护。威图配电柜同样继承了品牌一贯的工程优势：

1. 高短路强度与安全认证：依据IEC 61439等标准设计，经过严格的型式试验，可承受高达100kA的短路电流，保障操作人员与设备安全。
2. 灵活的母线系统：可选配威图Maxi-PLS或Flat-PLS母线排系统，载流量从250A至6300A，满足不同功率等级的进线与馈线需求，安装便捷且损耗低。
3. 集成的测量与监控：可选装电量监控模块、通讯接口及威图CMC III监控系统，实时监测电压、电流、温度等参数，并通过以太网或总线协议上传至SCADA系统，实现预防性维护。
4. 坚固的柜体结构与扩展能力：型材框架承重能力强，支持并列扩展与顶部/底部进出线方案，适应各种配电室空间布局。

三、威图系统的协同优势与应用场景

在完整的电气控制系统中，威图PLC柜与配电柜常协同部署：配电柜完成主电源的引入与分配，PLC柜则采集信号并驱动执行机构。采用统一的威图平台，用户可以享受以下收益：

• 外观与尺寸协调一致，便于组合成整排电气室，提升工程美观度；
• 锁具、空调、照明及附件通用，降低库存种类及维护成本；
• 全球认证齐全（UL、CE、CSA等），助力设备出口与项目全球化交付；
• 数字化工程设计，威图提供Eplan宏、Rittal Power Engineering等工具，加快电气设计速度，减少差错。

典型应用涵盖：

• 汽车焊装/涂装生产线控制柜及配电系统；
• 化工油气行业的防爆或抗腐蚀控制与配电间；
• 数据中心机房列头柜与UPS配电；
• 轨道交通信号控制系统及站台配电；
• 风电光伏逆变器柜与并网配电柜。

四、选型与使用建议

在选择威图PLC柜与配电柜时，建议综合考虑使用环境（温度、湿度、粉尘、腐蚀）、防护等级需求、内部元件尺寸与散热损耗、远期扩展计划以及安装场地的空间限制。优先选用标准化柜体并搭配合适的温控产品，有助于降低全生命周期成本。严格遵守当地电气安装规范并与威图授权分销商或工程师充分沟通，才能发挥整套系统的最大价值。

威图PLC柜与配电柜不仅仅是金属箱体，更是承载电气控制逻辑与电力安全分配的精密平台。随着工业4.0与数字化工厂的深化发展，威图持续创新，为智能制造与可靠配电提供持久的底座支撑。
